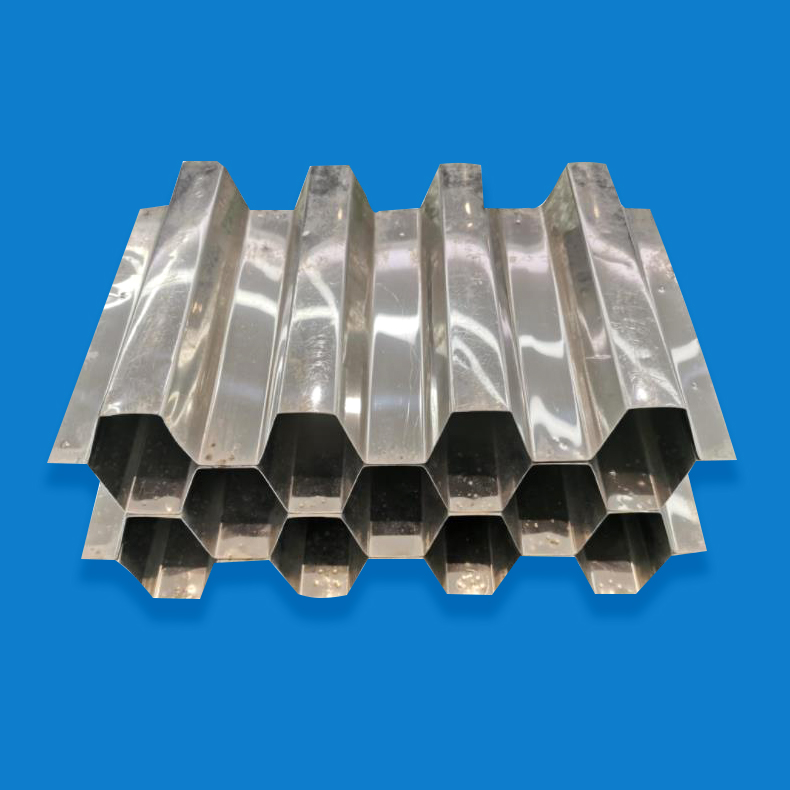

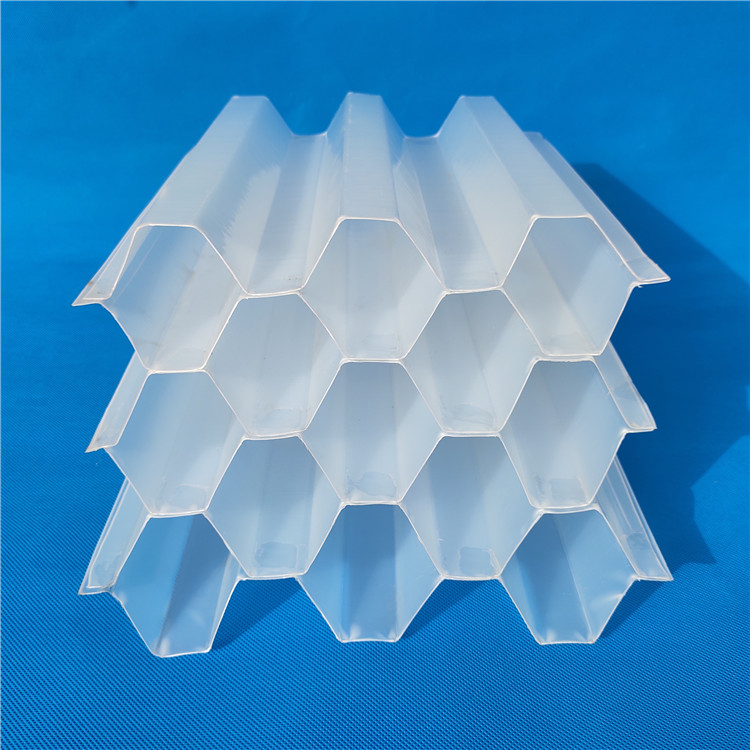

斜管填料

，向上流動，所以在斜管（板）的上部用集水槽收集池面上的清水。沉積在斜管（板）的污泥，在重力的作用下自動下滑到池底，經排泥管排除。

斜板斜管沉淀池水流方向：
根據水流和泥流的相對方向，可將斜板斜管沉淀池分為異向流（逆向流

、上向流）、同向流（下向流）和側向流（橫向流）三種類型。

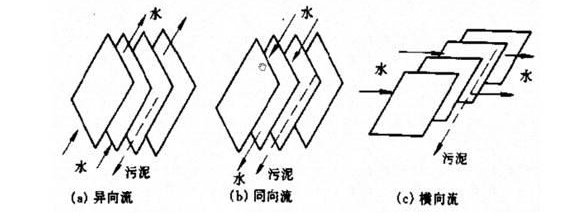

斜管沉淀池的流向示意圖

斜管斜板沉淀池應用最多的是上向流式斜管沉淀池和側向流斜板沉淀池

，主要包括配水區

、斜管區、積泥區

、清水區等四部分

。如下圖：

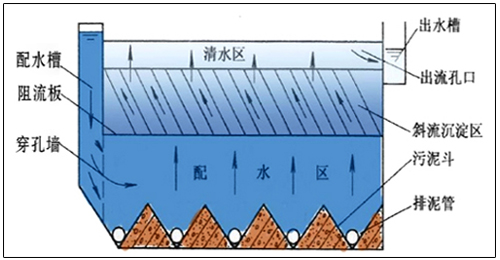

斜管沉淀池示意圖

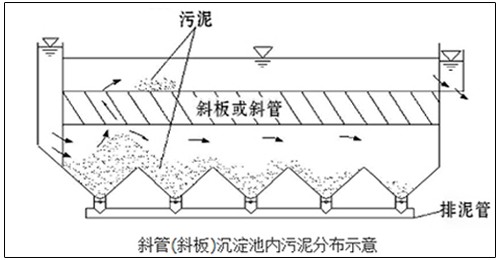

斜管沉淀池內污泥分布圖

異向流（上向流）的特點：水流向上、泥流向下

，上向流斜管沉淀池中

，水流向上流動，沉泥沿斜管壁面向下運動

。

斜管角度：傾斜角60度

。
斜管長度：斜管或者斜板的長度通常在1-1.2米之間，單層斜板板長不宜大于1.0米
